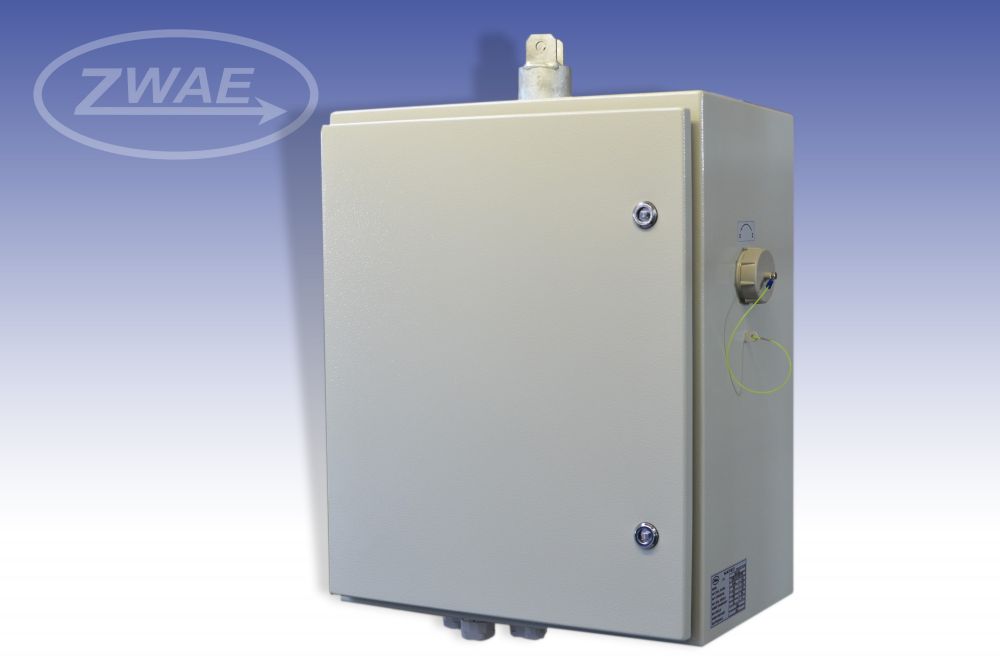

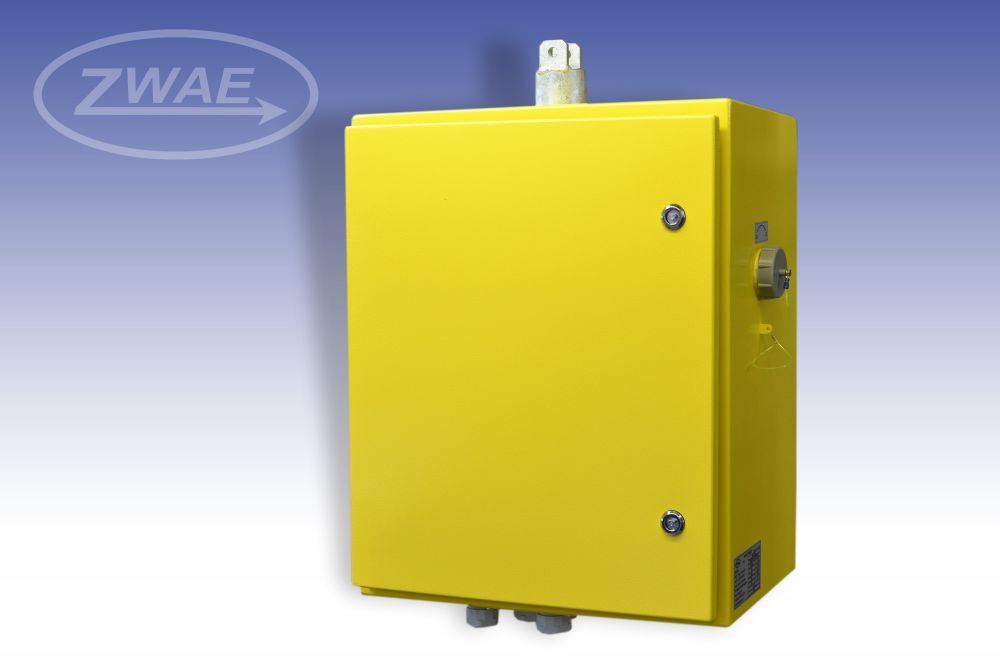

Двигательный привод типа NSO80

ПРИМЕНЕНИЕ:

Двигательные приводы типа NSO80 предназначены для управления воздушными выключателями-разъединителями и заземлителями высокого напряжения продукции ТОО ЗВАЭ, г. Лемборк. Могут они также приводить в движение аппараты, угол вращения которых перед переключением составляет 192° а момент сопротивления при замыкании и размыкании не превышает 800 нм. Эти приводы приспособлены к взаимодействию с ранее используемыми выключателями-разъединителями и заземлителями продукции ЗВАР на напряжение 110, 220 и 400 кВ. Являются они идеальными заменителями ручных либо пневматических приводов в случаях модернизации существующих выключателей-разъединителей высокого напряжения.

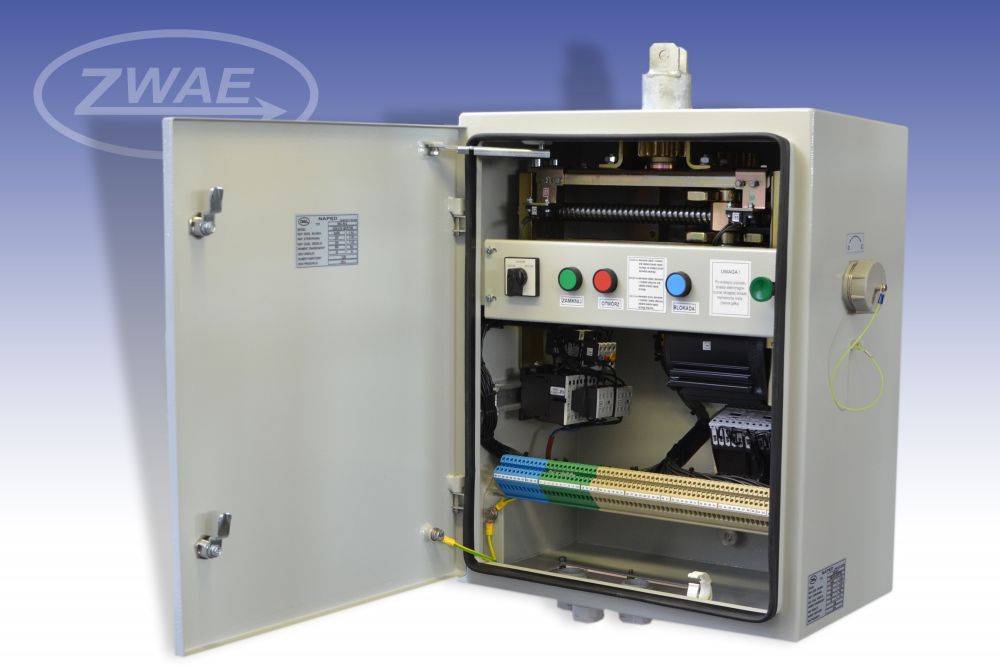

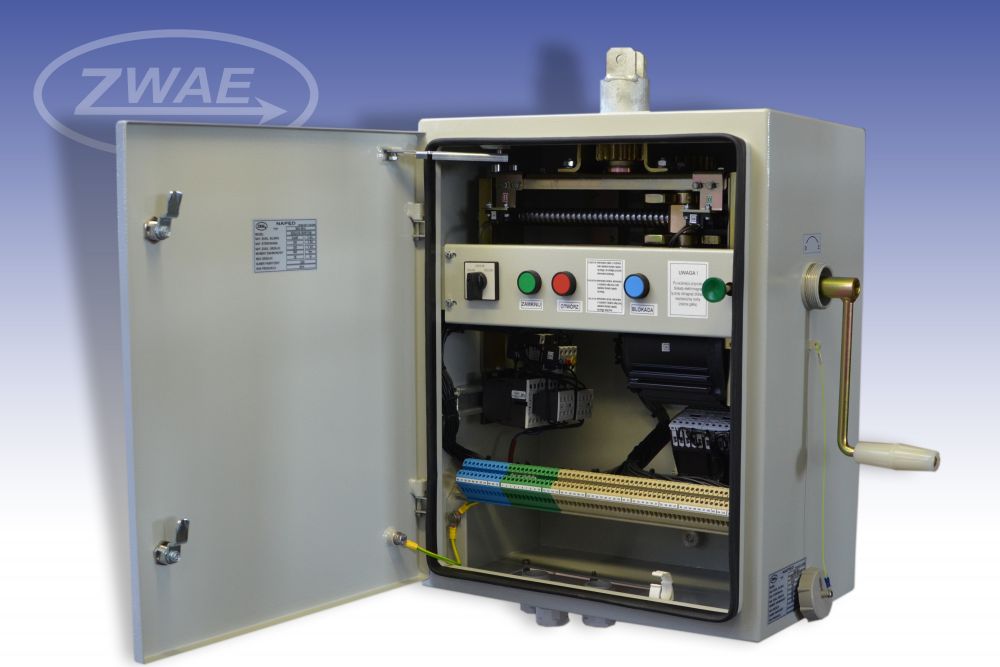

В стандартном оборудовании привод имеет все элементы, позволяющие работать в коммутационных пунктах высокого напряжения:

  • переключатель видов работы (режим работы дистанционный – местный - ручной)
  • 16 контурный блок-контакт (8NO+8NC)
  • контакты, защищающие разности шин (1NO+1NC)
  • система управления
  • термическая защита двигателя
  • комплект электромагнетической блокировки
  • система контроли напряжения
  • контактный ряд
  • агрегат нагревателя
  • кабельная пластина с блоком дросселей

ПРЕИМУЩЕСТВА:

  • простая конструкция с использованием проверенных механизмов
  • большой момент вращения (800 нм), дающий возможность легкого маневрирования однополюсными и трехполюсными комплектами выключателей-разъединителей в самых тяжелых климатических условиях (при сильном обледенении)
  • разные версии напряжений питания и управления (110 Вdc, 220Вdc, 3 фазовые 230/240 Вac)
  • разностороннее электрическое оснащение вспомогательным и управляющим оборудованием (в это входит 16 контурный блок-контакт)
  • возможность реализации дистанционного управления, электрической блокировки приводов силовой цепи и заземляющих ножей, а также защиты разности шин
  • антикоррозионная защита корпуса, изготовленного из алюминиевых листов и затем покрашенного
  • надежность
  • не нуждается в обслуживании
